對夾式刀閘閥|石灰|礦渣|懸浮顆粒|漂浮污物

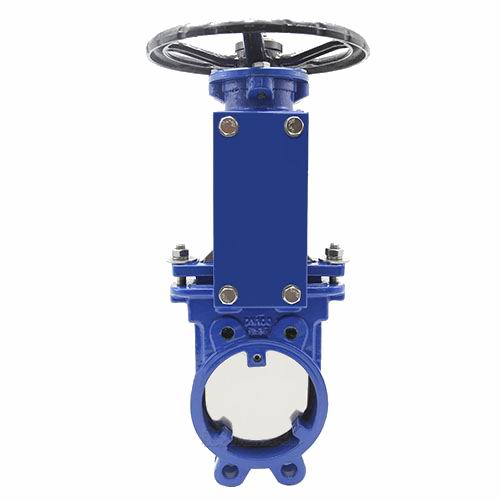

對夾式刀閘閥是我公司制造的刀閘閥產品之一，采用對夾連接方式，安裝時把刀閘閥夾在管道左右兩片法蘭之間，通過長螺栓穿過法蘭和刀閘閥對夾孔然后用螺母夾緊，使兩側法蘭壓緊對夾蝶閥，達到緊固作用。這樣的連接方式具有小型輕便，不暫用很大的空間，容易拆裝及維修等特點。
對夾式刀閘閥流通道設計，不存渣，不卡阻，特別適用于介質中含有雜物的管路中，因其刀閘板低端加工成刀刃狀，對松軟物料具有切斷功能，如纖維、紙漿、木漿、污泥、糖漿、渣水混合物等，能有效的閘斷介質中各類雜物。同時也具有良好的開啟和關閉功能，在刀閘板上端裝有硬四氟乙烯刮泥器，可以防止粉塵、砂礫等擦傷性物質進入填料，可顯著提高刀閘閥使用壽命，應用于排渣、污水處理、煤電廠、食品、造紙、石油等領域中。我司專業生產高品質刀閘閥，以優質的產品和高水平的服務贏得了廣大客戶的認可。

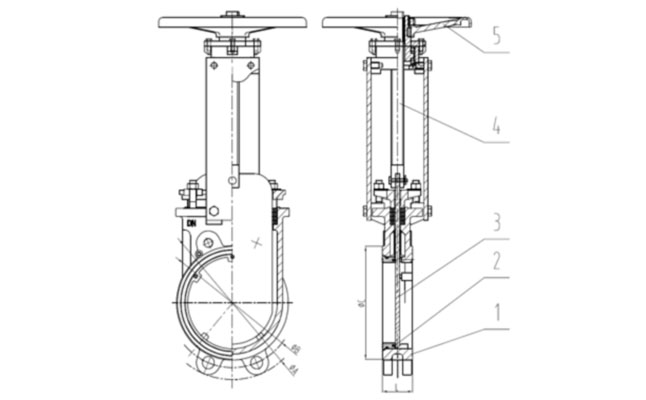

對夾式刀閘閥結構圖：

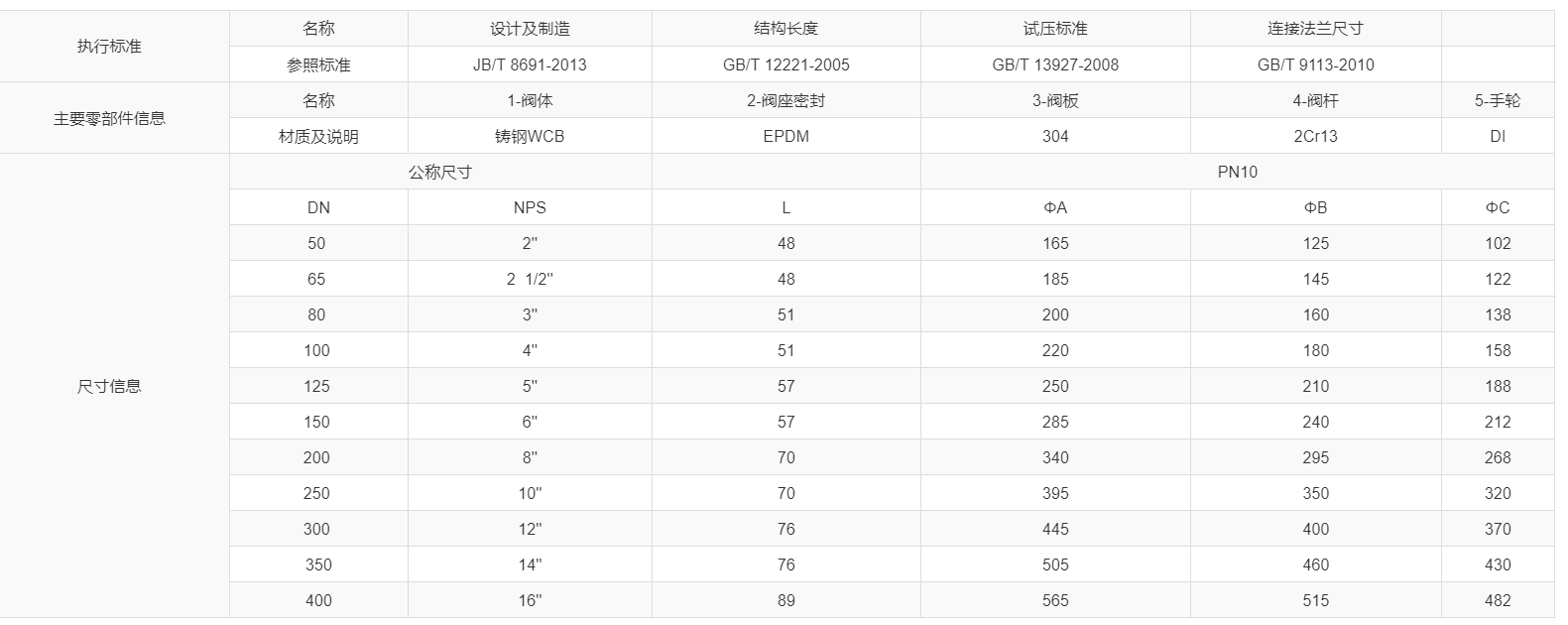

對夾式刀閘閥 尺寸表：
對夾式刀閘閥安裝空間的局限性小，工作壓力低，不易堆積雜物，適用于液體含懸浮固體顆粒的介質，適用的場合有：各種漂浮污物的廢水，泥漿類的治污廠；有石灰礦渣，水垢類的電站，冶煉廠，制糖業；有膠體，膨化劑．黏糊顆粒的化工廠；造酒業，造紙業。
對夾式刀閘閥具有多樣性和可更換性提高了使用壽命，也方便現場更換維修。采用明桿手輪操作，閥桿根據閘板開啟跟隨上升，這樣可以根據閥桿上升成都來觀察閥門開啟程度。
對夾式刀閘閥材質根據現場介質不同有 F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40等材質可選擇，密封材質 : 丁晴橡膠，三元乙丙橡膠，氟橡膠 ,PTFE，金屬密封 ，填料材質 : 四氟，芳綸，高水基，橡膠，驅動形式：手動，電動，氣動，液動，鏈輪，電液動，傘齒輪。
對夾式刀閘閥產品特點：
閥桿材質為不銹鋼、閥桿螺紋為滾壓制造，性能優良。
克服可傳統同類產品易生銹，易腐蝕的缺陷，原廠使用壽命。
具有結構簡單緊湊，設計合理、密封可靠，操作輕便靈活。
通道流暢、流阻小、易安裝、易拆卸。
底部無凹槽不堵渣全通徑流通，密封條防脫落設計。啟閉靈活。
閥體為精密鑄造閥體、二次拋丸處理，外觀精細，無沙眼、每批逐漸都有爐號標志可追溯。
刀閘板進行三次磨平、五次拋光、確保刀閘板與閥體緊密結合，保證其密封性。
閥桿加裝軸承。并帶安全防塵罩，保護軸承、減少摩擦力、閥桿不易變形，增加使用壽命。
閥座密封圈添加鋼絲，確保閥座與閥體的連接，不易脫落。
閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。
閥體采用粉末環氧樹脂靜電涂裝，有效防止閥體與介質接觸造成的腐蝕與生銹。
占用空間小，能有效支持管道的強度，可減少管道振動的可能性。
出廠前殼體、密封雙層壓力檢測：出廠前均按照國標做殼體、密封雙層壓力檢測。
對夾式刀閘閥應用領域：
1.采礦、洗洗煤、鋼鐵工業--刀閘閥用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--刀閘閥用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--刀閘閥用于任何濃度紙漿、料水混合物；
4.電站除灰--刀閘閥用于灰渣漿液。
5.污泥處理--砂粒清除、原污水、石灰、炭泥。
6、電廠--FGD系統、除灰系統、煤輸送。
7.采礦--尾礦、浮選控制、排泥管線、各種其它泥漿。
8，化學過程--腐蝕性和磨損性介質、粉末、顆粒。
對夾式刀閘閥產品參數；
型號：PZ73X-16C/P
口徑范圍：50MM-1400MM
連接形式：對夾式
公稱壓力：PN10/16
適用溫度：-60℃～+1100℃
主要材質 : F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40
閥板材質 : F55, F53,2205, SS310, SS316L,SS316, SS304
密封材質 : 丁晴橡膠，三元乙丙橡膠，氟橡膠 ,PTFE，金屬密封
填料材質 : 四氟，芳綸，高水基，橡膠
驅動形式：手動，電動，氣動，液動，鏈輪，電液動，傘齒輪
適用介質：泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、化工等油品, 金屬密封適用于電廠的選煤，排渣，礦粉，礦渣，爐渣等固體介質。
應用領域：化學、污水處理、煤電廠、食品、造紙、石油等
對夾式刀閘閥產品標準：
設計標準 : JB/T8691-2013
法蘭標準 : GB/T9113.1-2010
結構長度 :GB/T15188.2-94 chart6-7
檢測標準 : GB/T13927-2008
對夾式刀閘閥安裝注意事項：
1、手輪、及傳動機構均不允許作起吊用，并嚴禁碰撞。
2.安裝前須檢查內腔和密封面等部位，不允許有污物或砂粒附著；
3.各連接部位螺栓，要求均勻擰緊；
4.檢查填料部位，要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
5.在安裝前，必須校對技術參數，保證與現場要求一致性；
6.須定期保養，不得隨意碰撞及擠壓，以免影響密封。
以上就是我們總結的關于刀閘閥應該如何維護的內容，想要了解更多關于我們刀閘閥的知識，可以去我們官網查看，或者聯系我們售后人員。
對夾式刀閘閥存放注意事項：
1、應存放在室內干燥處，存放時應用紙箱或者木箱包裝。
2、安裝前，仔細核對，保證使用情況與其性能規范相符。
3、開箱時，對照裝箱清單檢查各部件是否完整。
4、檢查密封圈是否光滑，清除雜質。
5、條件具備時，進行密封實驗。
對夾式刀閘閥訂貨時請注明以下內容：
1、口徑 2、介質壓力 3、介質溫度 3、介質 4、閥體材料 5、連接方式 6、控制方式
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
