鑄鋼刀閘閥|WCB|手輪|對夾|切斷閥
鑄鋼刀閘閥全圓形的直流通道設計，不存渣，不卡阻，特別適用于介質中含有雜物的管路中，因其刀閘板低端加工成刀刃狀，對松軟物料具有切斷功能，如纖維、紙漿、木漿、污泥、糖漿、渣水混合物等，能有效的閘斷介質中各類雜物。同時也具有良好的開啟和關閉功能，在刀閘板上端裝有硬四氟乙烯刮泥器，可以防止粉塵、砂礫等擦傷性物質進入填料，可顯著提高刀閘閥使用壽命，應用于排渣、污水處理、煤電廠、食品、造紙、石油等領域中。我司專業生產高品質刀閘閥，以優質的產品和高水平的服務贏得了廣大客戶的認可。

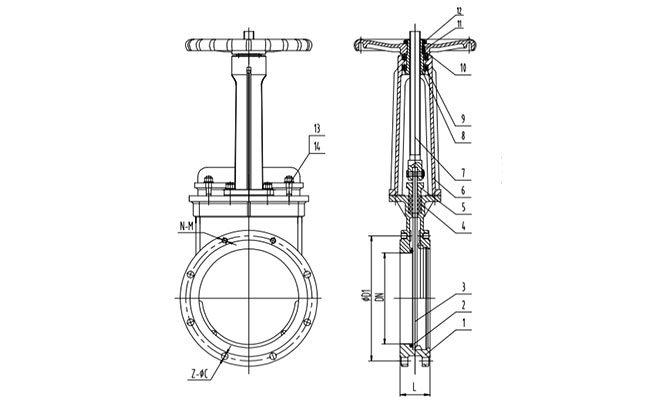

鑄鋼刀閘閥結構圖：

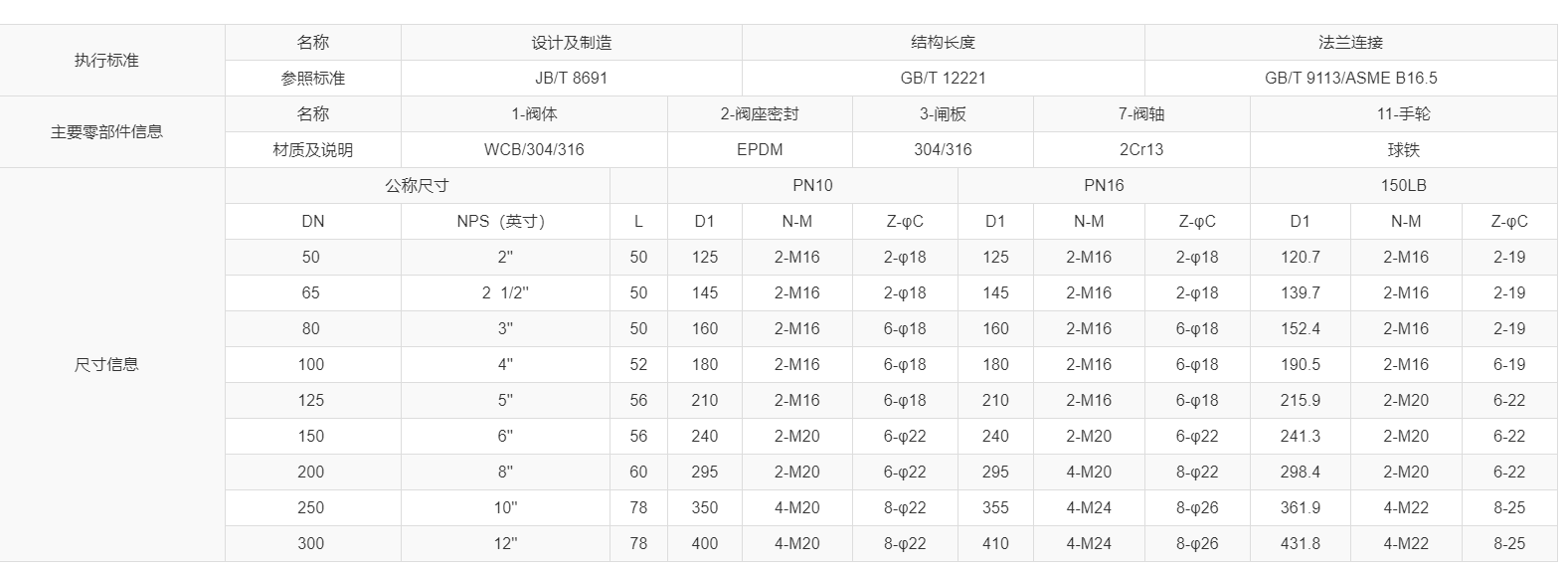

鑄鋼刀閘閥安裝尺寸：
鑄鋼刀閘閥特點：
閥體全部為精密鑄造閥體、二次拋丸處理，外觀精細，無沙眼、每批逐漸都有爐號標志可追溯。
刀閘板進行三次磨平、五次拋光、確保刀閘板與閥體緊密結合，保證其密封性。
閥桿加裝軸承。并帶安全防塵罩，保護軸承、減少摩擦力、閥桿不易變形，增加使用壽命。
閥座密封圈添加鋼絲，確保閥座與閥體的連接，不易脫落。
閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。
閥體采用粉末環氧樹脂靜電涂裝，有效防止閥體與介質接觸造成的腐蝕與生銹。
占用空間小，能有效支持管道的強度，可減少管道振動的可能性。
出廠前殼體、密封雙層壓力檢測：出廠前均按照國標做殼體、密封雙層壓力檢測。
鑄鋼刀閘閥部分使用范圍：
1.采礦、洗洗煤、鋼鐵工業--刀閘閥用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--刀閘閥用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--刀閘閥用于任何濃度紙漿、料水混合物；
4.電站除灰--刀閘閥用于灰渣漿液。
污水處理廠
5.污泥處理--砂粒清除、原污水、石灰、炭泥。
6、電廠--FGD系統、除灰系統、煤輸送。
7.采礦--尾礦、浮選控制、排泥管線、各種其它泥漿。
8，化學過程--腐蝕性和磨損性介質、粉末、顆粒。
鑄鋼刀閘閥技術參數：
口徑范圍：20MM-1000MM
連接形式：法蘭、對夾
公稱壓力：PN10/16
主要材質 : F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40
閥板材質 : F55, F53,2205, SS310, SS316L,SS316, SS304
密封材質 : 丁晴橡膠，三元乙丙橡膠，氟橡膠 ,PTFE，金屬密封
填料材質 : 四氟，芳綸，高水基，橡膠
驅動形式：手動，電動，氣動，液動，鏈輪，電液動，傘齒輪
適用介質：纖維、紙漿、木漿、污泥、糖漿、渣水混合物等。
應用領域：化學、污水處理、煤電廠、食品、造紙、石油等
鑄鋼刀閘閥執行標準：
設計標準 : JB/T8691-2013
法蘭標準 : GB/T9113.1-2010
結構長度 :GB/T15188.2-94 chart6-7
檢測標準 : GB/T13927-2008
鑄鋼刀閘閥安裝：
1、手輪、及傳動機構均不允許作起吊用，并嚴禁碰撞。
2.安裝前須檢查內腔和密封面等部位，不允許有污物或砂粒附著；
3.各連接部位螺栓，要求均勻擰緊；
4.檢查填料部位，要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
5.在安裝前，必須校對技術參數，保證與現場要求一致性；
6.須定期保養，不得隨意碰撞及擠壓，以免影響密封。
