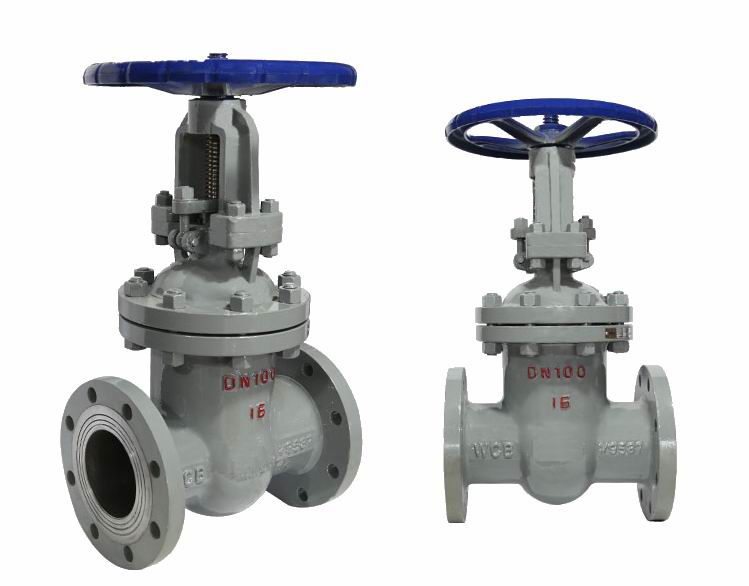

手動閘閥||法蘭|重型大體|手輪操作
手動閘閥采用手輪控制方式，閥桿和閥板連接在一起， 通過旋轉手輪帶動閥桿，閥桿驅動閥板打開和關閉，達到接通和截?cái)喙艿澜橘|(zhì)的作用。順時針旋轉手輪是關閉手動閘閥,逆時針旋轉手輪是打開閘閥。手輪上也有標志注明。手動閘閥只能作全開和全關。不能調節和節流。需要調節流量、壓力可以選用我公司的蝶閥、截止閥等產品，如果調節精度要求高也可以選用專門針對調節流量、壓力研發的調節閥。
手動閘閥閥體材質根據工況有球鐵、鑄鐵、鑄鋼、和不銹鋼材質供選擇。
手動閘閥閥體和法蘭可按照國標、日標、美標等多種國內外的標準制造。保證能和不同標準的管道連接。

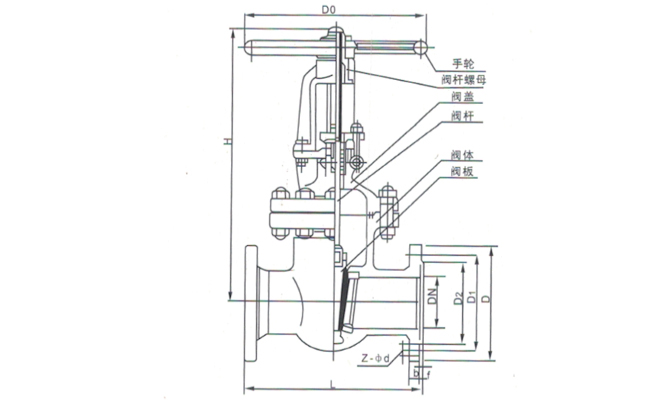

手動閘閥結構圖：

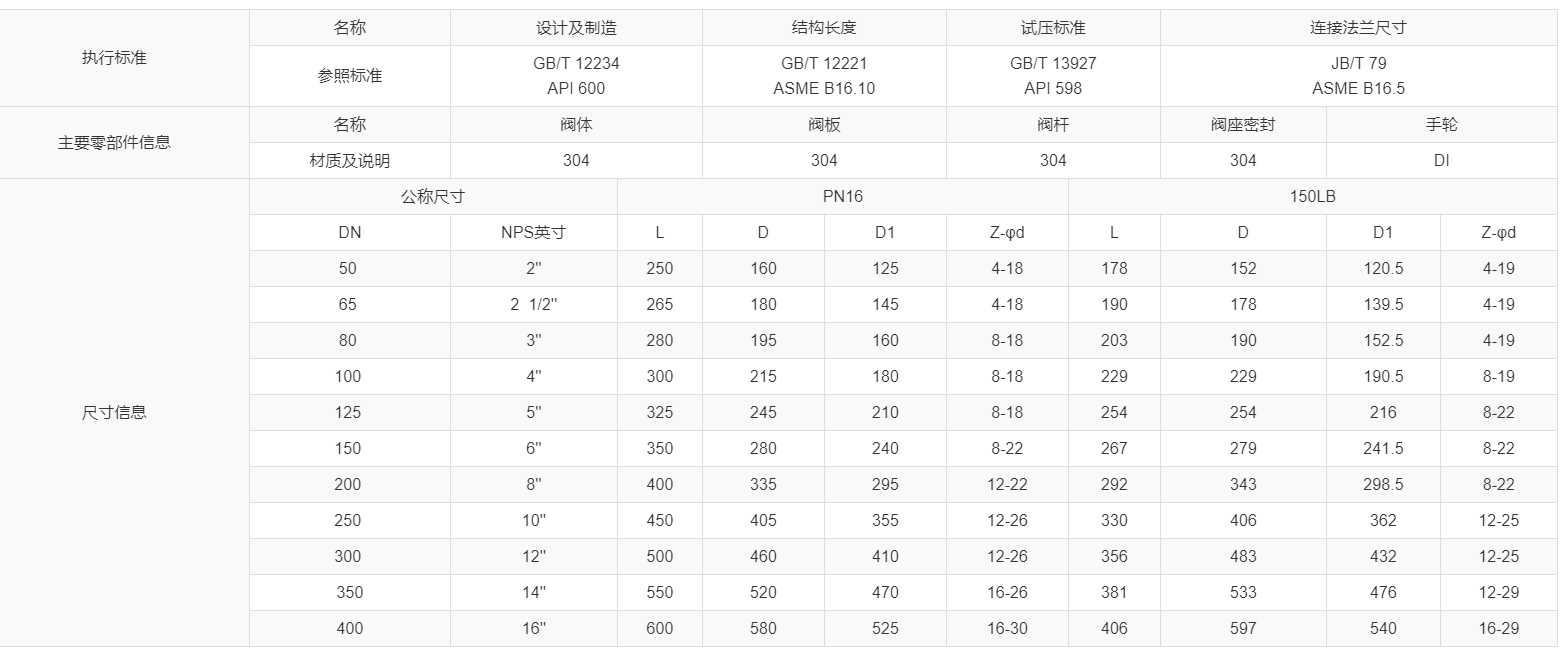

手動閘閥尺寸表：
手動閘閥工藝：
我公司生產的手動閘閥都有經過退火處理，其目的是改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂?，F(xiàn)在市場上一般的閘閥都沒有這道工序，所以在使用一段時間后，或者高溫高壓介質下。容易產生閘閥變形。
手動閘閥適用的壓力、溫度及口徑范圍很廣，口徑范圍 15MM~800MM，公稱壓力 1.6MPa~2.5MPa(更高壓力需要選用鍛造)，，工作溫度 -29℃~-+425℃，適用于水、蒸汽、油品等介質管路中。廣泛應用于電力、石油、船舶、化工、水電廠、火電廠等領域中。
手動閘閥特點：
高溫鑄造、高溫退火工藝、結構致密、強度高。
高拉伸強度優選原材料。光澤質感好，堅韌高硬度。
達標重型閥體，在同等承壓工況下承壓力更高。
閥體全部為精密鑄造閥體，外觀加工后進行二次拋丸處理。精細、無沙眼。
閥體退火工藝，降低殘余應力，穩定尺寸，減少變形與裂紋。
內件數控車床加工，保證精度。
閥體均為實心重體。達標不銹鋼材質。
閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
進行表面酸洗鈍化處理，使鑄件外表呈均有銀白光亮色澤，保持金屬光澤，提高耐蝕性。
閥體和法蘭標準有國標、德標、俄標、美標、日標、英標等多種國內外標準可選。
控制方式有手輪、電動、氣動可供客戶選擇，可現場操作，也可遠程PLC控制。

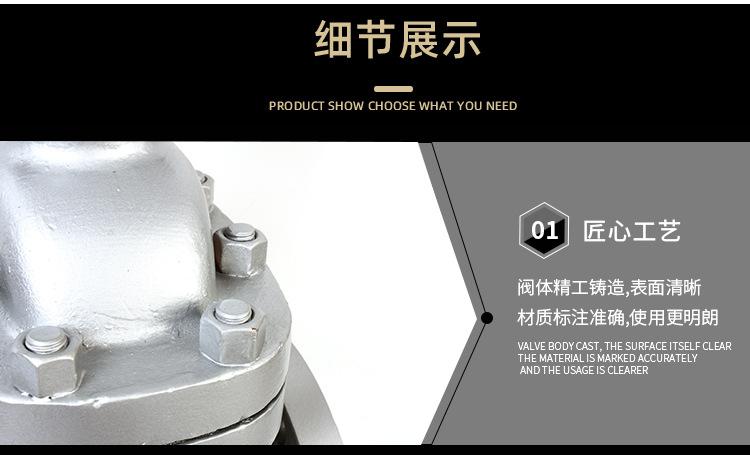

手動閘閥細節展示：
手動閘閥技術參數：
產品型號：Z41H-16C/P
口徑范圍：15MM-800MM
連接形式：法蘭
流動方向：雙向
公稱壓力：PN16/25
閥體材質：鑄鋼WCB、不銹鋼SS304/316/316L
適用溫度：-29℃~425℃
適用介質：水、蒸汽、油品、弱腐蝕性介質等。
應用領域：船舶、水處理、石油、化工、電力能源、冶金等。
手動閘閥執行標準：
設計及制造：GB/T12234
結構長度;:GB/T 12221
試壓標準：GB/T13927
法蘭連接尺寸：JB/T 79
手動閘閥主要零部件材料：
閥體材質：鑄鋼WCB、不銹鋼SS3044/316/316L
閥座材質：不銹鋼SS304
閥板材質：鑄鋼WCB、不銹鋼SS304
閥桿材質：不銹鋼SS304
手動閘閥性能檢測：
1、密封性試驗
以空氣作為介質，將介質通過試壓閥門注入到閘閥內，待閥內壓力升至公稱壓力的1.1倍時，保壓5分鐘，保證沒有氣泡等出現。
2、強度試驗
以水作為介質，將閥門開啟停留在45°的位置，這樣利于向鑄鋼閘閥內注水。帶壓力升至1.5倍的公稱壓力，保壓5分鐘，若無介質泄漏，即證明鑄鋼閘閥性能良好。
手動閘閥安裝前的存放與檢驗：
1、閘閥存放在室內干燥處，存放時盡量不要打開包裝箱。
2、對已調試到位的閥門，不要再調整轉動裝置的調整螺栓。
3、安裝前，仔細核對，保證閘閥的使用情況與其性能規范相符。
4、開箱時，對照裝箱清單檢查閘閥各部件是否完整。
5、檢查密封圈是否光滑，清除雜質。
6、閥門進行空載啟閉實驗，保證閥板從開啟到關閉無卡阻，檢查限位螺絲是否到位。
7、條件具備時，進行密封實驗。
法蘭閘閥安裝技術要求：
1、法蘭孔不可作為吊裝使用。安裝時，保持法蘭端面保持清潔，法蘭間加密封墊片，并使密封墊片在兩法蘭盤的凸部密封面對中。
2、在緊固法蘭連接螺栓、螺母時，按對角交替均勻緊固，最好使用測力扳手，使螺栓達到要求的力矩。試壓完后檢查螺栓，再擰緊一次。
3、安裝時，不可使閘閥閥體、傳動裝置受到撞擊。
4、閘閥安裝完成后，只可作為管路接通截?cái)嘟橘|(zhì)用，不可作為調節用。
5、閘閥施工現場安裝及調整后，經24小時帶負荷運行，進行現場測試，實測數值滿足穩定運行的要求，符合有關規范和標準。
