不銹鋼閘閥|法蘭|國標重型|達標材質
不銹鋼閘閥閥體有兩個密封面，兩個密封面形成楔形，所以也有楔形閘閥、楔式閘閥的叫法，閥體選用不銹鋼達標材質，有不銹鋼304/304L/316/316L等材質選擇，主要用來接通或截?cái)喙苈分械慕橘|(zhì)。

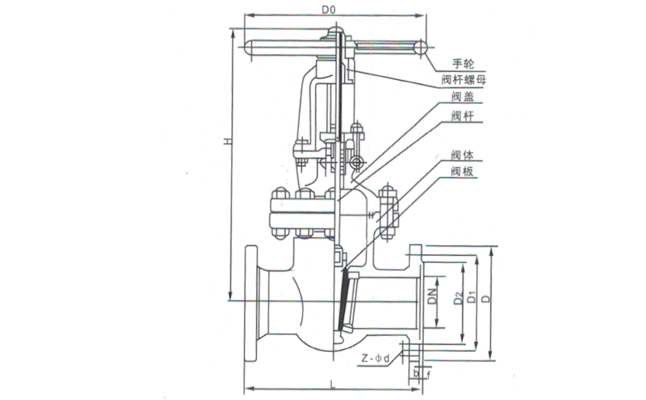

不銹鋼閘閥結構圖：

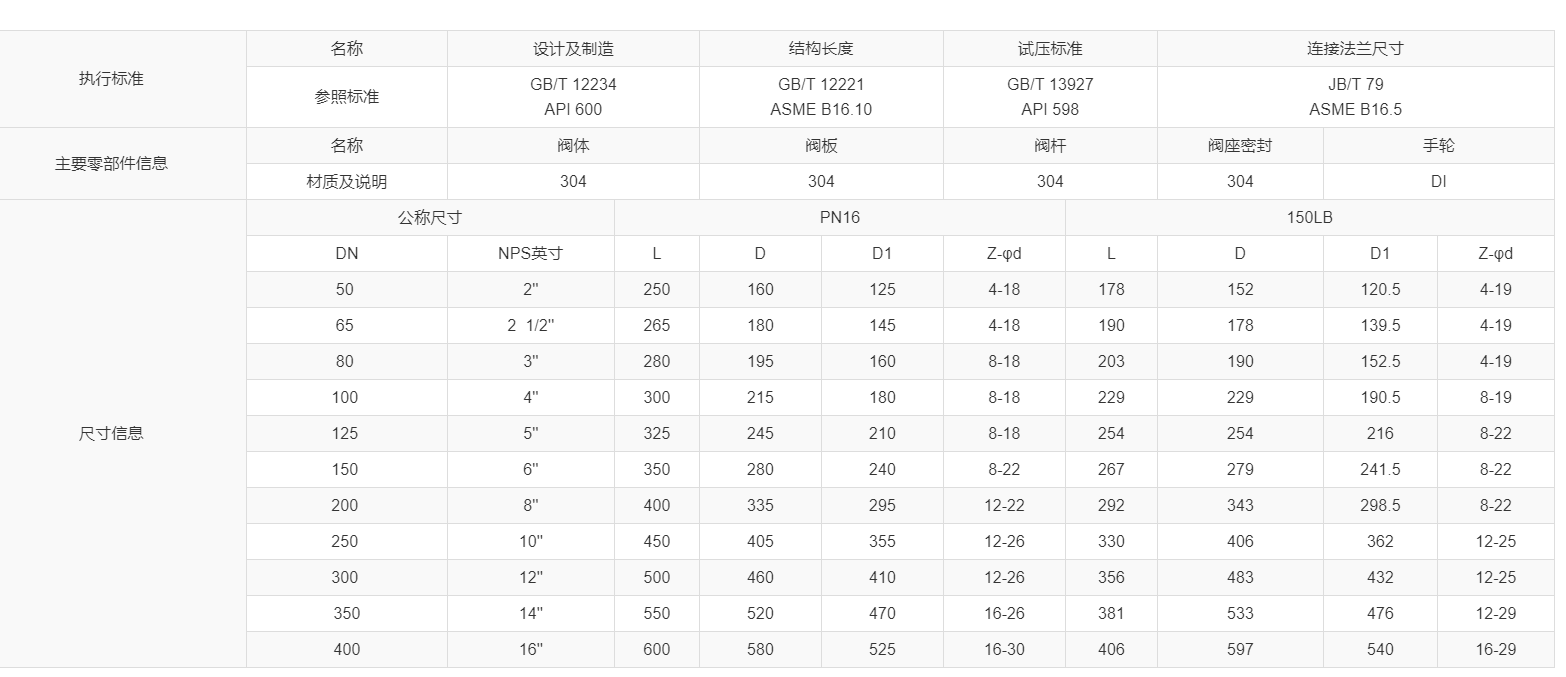

不銹鋼閘閥安裝尺寸：
不銹鋼閘閥的閥體可按照日標、美標、國標等多種國內外的標準制造。滿足不同標準的管道，保證能完全配對。
不銹鋼閘閥的啟閉件為閘板，閘板的運動方向與介質的流動方向是相互垂直的．所只能作全開和全關。不能調節和節流，如果要用于調節介質流量或者壓力的工況可以選用球閥、蝶閥或者截止閥，在調節精度要求高的工況可以選用專門設計的調節閥。
不銹鋼閘閥適用的壓力、溫度及口徑范圍很廣，尤其適用于中、大口徑的管道。 口徑范圍 15MM~800MM，公稱壓力 1.6MPa~2.5MPa(更高壓力需要選用鍛造)，，工作溫度 -29℃~-+425℃，操作方式現場操作有手動、齒輪傳動、遠程控制有電動、氣動，適用于水、蒸汽、油品介質管路中。應用于電力、石油、船舶、化工、水電廠、火電廠等領域中。
我公司生產的不銹鋼閘閥都有經過退火處理，其目的是改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂?，F(xiàn)在市場上一般的閘閥都沒有這道工序，所以在使用一段時間后，或者高溫高壓介質下。容易產生閘閥變形。
不銹鋼閘閥特點：
閥體全部為精密鑄造閥體，外觀加工后進行二次拋丸處理。精細、無沙眼。
閥體退火工藝，降低殘余應力，穩定尺寸，減少變形與裂紋。
內件數控車床加工，保證精度。
閥體均為實心重體。達標不銹鋼材質。
閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
進行表面酸洗鈍化處理，使鑄件外表呈均有銀白光亮色澤，保持金屬光澤，提高耐蝕性。
閥體和法蘭標準有國標、德標、俄標、美標、日標、英標等多種國內外標準可選。
控制方式有手輪、電動、氣動可供客戶選擇，可現場操作，也可遠程PLC控制。
不銹鋼閘閥技術參數：
產品型號：Z41W-16P
口徑范圍：15MM-800MM
連接形式：法蘭
流動方向：雙向
公稱壓力：PN16/25
閥體材質：不銹鋼SS304
適用溫度：-29℃~425℃
適用介質：水、蒸汽、油品、弱腐蝕性介質等。
應用領域：船舶、水處理、石油、化工、電力能源、冶金等。
不銹鋼閘閥執行標準：
設計及制造：GB/T12234
結構長度;:GB/T 12221
試壓標準：GB/T13927
法蘭連接尺寸：JB/T 79
不銹鋼閘閥主要零部件材料：
閥體材質：不銹鋼SS304
閥座材質：不銹鋼SS304
閥板材質：不銹鋼SS304
閥桿材質：不銹鋼SS304
不銹鋼閘閥性能檢測：
1、密封性試驗
以空氣作為介質，將介質通過試壓閥門注入到閘閥內，待閥內壓力升至公稱壓力的1.1倍時，保壓5分鐘，保證沒有氣泡等出現。
2、強度試驗
以水作為介質，將閥門開啟停留在45°的位置，這樣利于向鑄鋼閘閥內注水。帶壓力升至1.5倍的公稱壓力，保壓5分鐘，若無介質泄漏，即證明鑄鋼閘閥性能良好。
不銹鋼閘閥安裝前的存放與檢驗：
1、閘閥存放在室內干燥處，存放時盡量不要打開包裝箱。
2、對已調試到位的閥門，不要再調整轉動裝置的調整螺栓。
3、安裝前，仔細核對，保證閘閥的使用情況與其性能規范相符。
4、開箱時，對照裝箱清單檢查閘閥各部件是否完整。
5、檢查密封圈是否光滑，清除雜質。
6、閥門進行空載啟閉實驗，保證閥板從開啟到關閉無卡阻，檢查限位螺絲是否到位。
7、條件具備時，進行密封實驗。
不銹鋼閘閥安裝技術要求：
1、法蘭孔不可作為吊裝使用。安裝時，保持法蘭端面保持清潔，法蘭間加密封墊片，并使密封墊片在兩法蘭盤的凸部密封面對中。
2、在緊固法蘭連接螺栓、螺母時，按對角交替均勻緊固，最好使用測力扳手，使螺栓達到要求的力矩。試壓完后檢查螺栓，再擰緊一次。
3、安裝時，不可使閘閥閥體、傳動裝置受到撞擊。
4、閘閥安裝完成后，只可作為管路接通截?cái)嘟橘|(zhì)用，不可作為調節用。
5、閘閥施工現場安裝及調整后，經24小時帶負荷運行，進行現場測試，實測數值滿足穩定運行的要求，符合有關規范和標準。
