電動軟密封閘閥|遠程開關|帶手功能|技術資料
電動軟密封閘閥由軟密封閘閥和電動執行器組成。
軟密封閘閥采用上裝式結構減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服一般閘閥的密封性差，彈性疲乏，易生銹等缺陷。底部采用與水管相同的平底設計、不易造成雜物淤積，使流體通暢無阻。電動軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，因此只能用作全開和全關，不能作調節和節流。
電動執行器具有高智能、高防護性能、集成度高、性能穩定等特點，自帶有手輪結構，可在特殊情況下手動開關。以AC380V/AC220V/AC110V/DC24V等電壓為驅動電源，控制電動軟密封閘閥打開或者關閉，實現遠程控制。

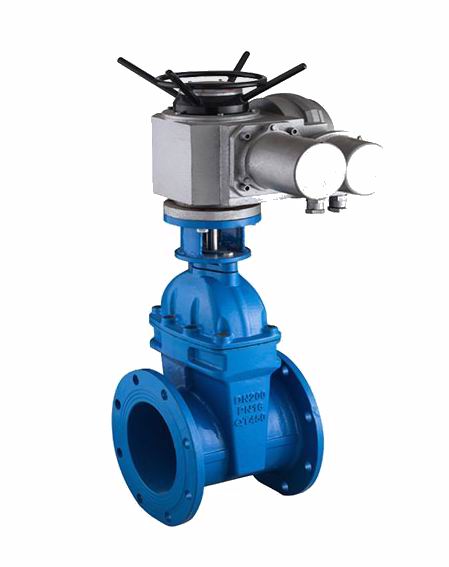

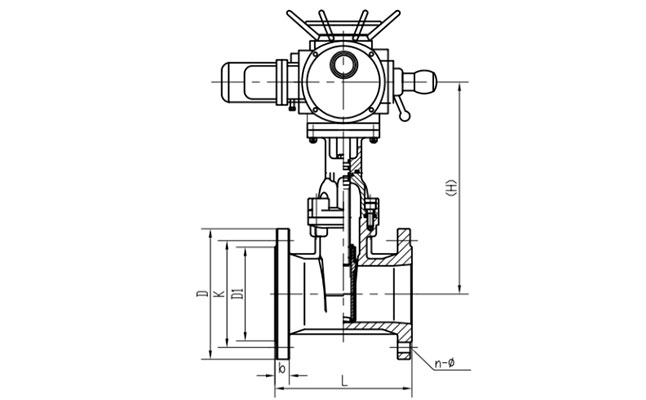

電動軟密封閘閥外形圖：

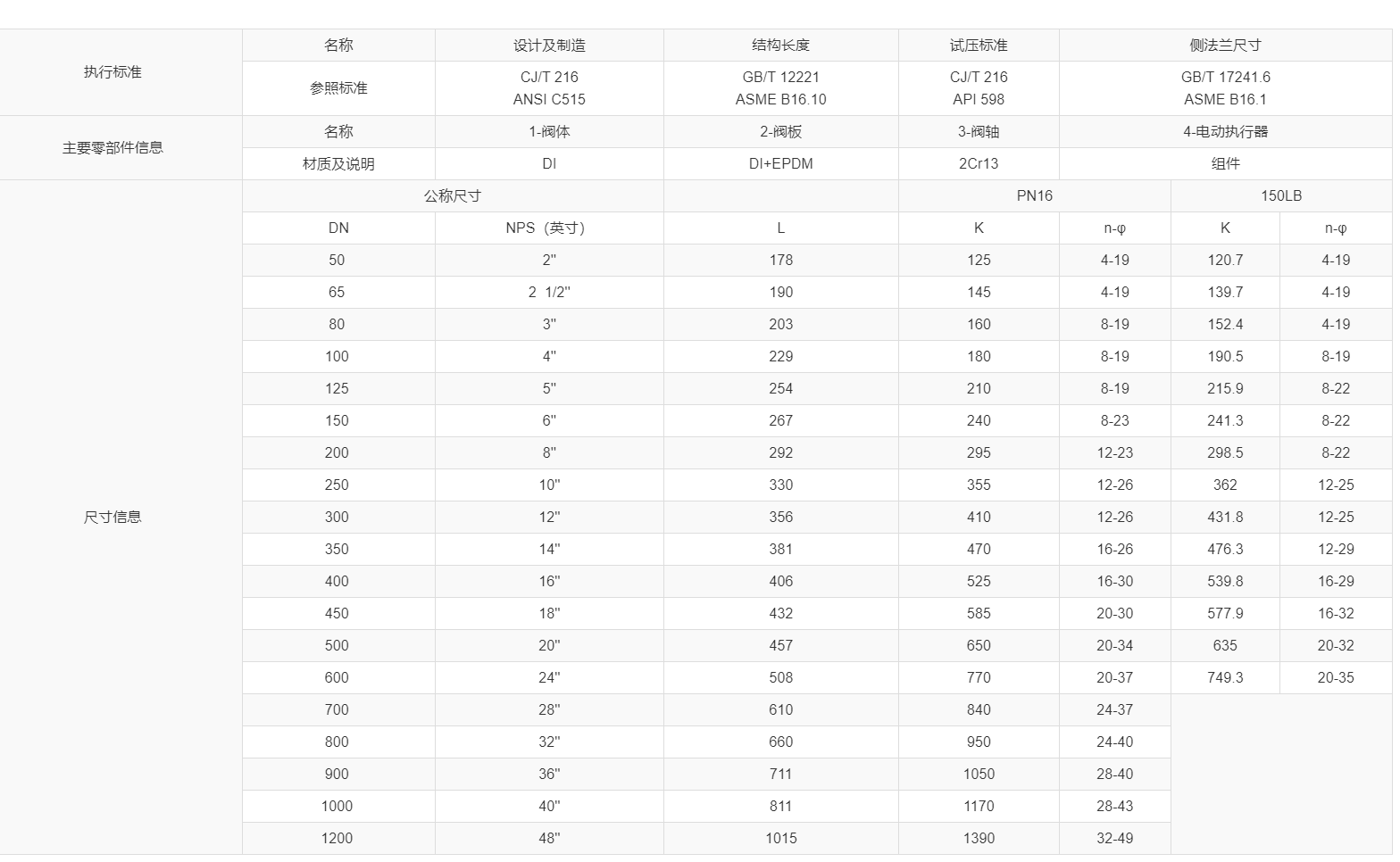

電動軟密封閘閥安裝尺寸：
電動軟密封閘閥閥體部分特點：
1、閥體采用球墨鑄鐵材料進行精密鑄造、不易拉裂、凍裂。
2、閥體內外采用粉末噴涂、能有效防止閥體與介質接觸造成腐蝕與生銹?？捎糜谖鬯到y(tǒng)。
3、閥板采用PTFE橡膠進行整體包覆，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。從而保證閥門密封性能穩定。
4、閥桿為2CR13材料并采用O型環密封圈設計，減少開關時的摩擦阻力，避免介質外漏。
5、閥桿螺母和定位裝置采用黃銅材料，開關更順暢，避免操作過程中出現的卡阻現象。
電動軟密封閘閥執行器特點：
1 、性能可靠：軸承和電氣元件等關鍵零部件采用進口名牌產品.
2、高標防護： IP68 最高標準防護等級。
3 、精密耐磨：蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性好：
4 、回差極?。阂惑w化結構避免了鍵聯結的間隙、傳動精度高。
5 、安全保證：通過1500V耐壓檢測， F 級絕緣電機．安全有保障。
6 、配套簡單：采用單相電源、外接線路簡單、也可做 380V 、直流電源。
7 、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
8 、多種速度：金程時間 9 秒、13 秒、15 秒、30 秒、50 秒、100 秒、150 秒（出廠前已設定 ）
9、智能數控：智能控制模塊集成于電動執行器本體內，無需外接定位器，數字設定、數字整定、高度精確、自我診斷、一機多能。
10、有現場數字顯示和手動操作功能：執行器控制模塊帶有數字顯示，能夠顯示執行器開度，并且能夠通過控制模塊上的按鍵，進行現場操作。
電動軟密封閘閥技術參數：
口徑范圍：50MM-1200MM
公稱壓力：PN10/16
適用溫度：-20℃~80℃
電壓：AC220V、DC24V、AC110V、AC380V
控制方式：電動（開關型）
應用領域：市政建設、電力、水利工程、給排水、水處理。
電動軟密封閘閥基本信息：
閥體材質：球墨鑄鐵DI
閥座材質：三元乙丙橡膠EPDM
閥板材質：球墨鑄鐵DI+EPDM
閥軸材質：不銹鋼2CR13
手輪材質：：球墨鑄鐵DI
電動軟密封閘閥可選配置：
閥體：DI
閥座：NBR/EPDM
閥板：DI+NBR/DI+EPDM
閥軸：45/2CR13/304/316
驅動：手柄、電動、氣動、傘齒輪
電動軟密封閘閥執行標準：
設計及制造：CJ/T 216
結構長度;:GB/T 12221
試壓標準：CJ/T 216
法蘭連接尺寸：GB/T 17241.6
電動軟密封閘閥安裝說明：
1、安裝時應查看銘牌和合格證上的參數是否滿足現場要求，確認沒問題后安裝。
2、管道中的介質流向應與閥體所示箭頭方向一致。
3、確保法蘭端面清潔，法蘭間加密封墊片，并使密封墊片在兩法蘭盤的凸部密封面對中。
4、在緊固法蘭連接螺栓、螺母時，按對角交替均勻緊固，最好使用測力扳手，使螺栓達到要求的力矩。試壓完后檢查螺栓，再擰緊一次。
5、啟閉件是閘板,閘板的運動方向與流體方向相垂直,只能作全開和全關,不能作調節和節流。
6、長期未使用的電動軟密封閘閥,應該整齊地存放在通風干燥的庫房內,禁止堆放和露天存放。,應定期檢查。
