不銹鋼法蘭蝶閥|耐酸堿|Q341X-16P|120℃

不銹鋼法蘭蝶閥結構簡單、密封性能好，控制方式采用渦輪，渦輪相對手柄、啟閉會更加靈活，也更省力，更適用于控制介質流量，也方便連接電動、氣動執行器。連接采用法蘭連接、法蘭標準有國標、美標、日標、英標、俄標等多種國內外標準可根據現場管道法蘭標準可選。閥體材質為不銹鋼材質（有304/316/304L、316L）可選，不銹鋼閥體材質可適用于海水等弱酸堿介質中，閥座采用EPDM材料，啟閉力矩穩定，零泄漏。主要適用于水廠、電廠、鋼廠冶煉、造紙、化工等領域。

不銹鋼法蘭蝶閥的工作原理是由人工轉動手輪，帶動渦輪裝置工作，渦輪裝置又控制閥桿運動，最后蝶板隨著閥桿旋轉，轉動90°，既完成一次啟閉。蝶板旋轉角度在0-90°之間時（不包含0和90°）可以對管道介質的流量做調節控制。

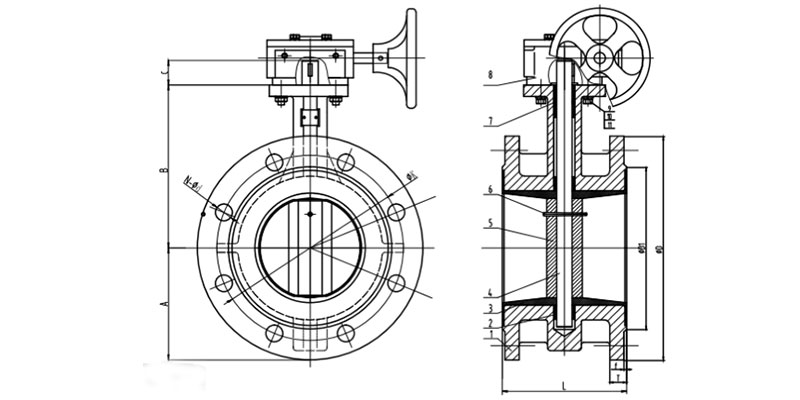

不銹鋼法蘭蝶閥結構圖：

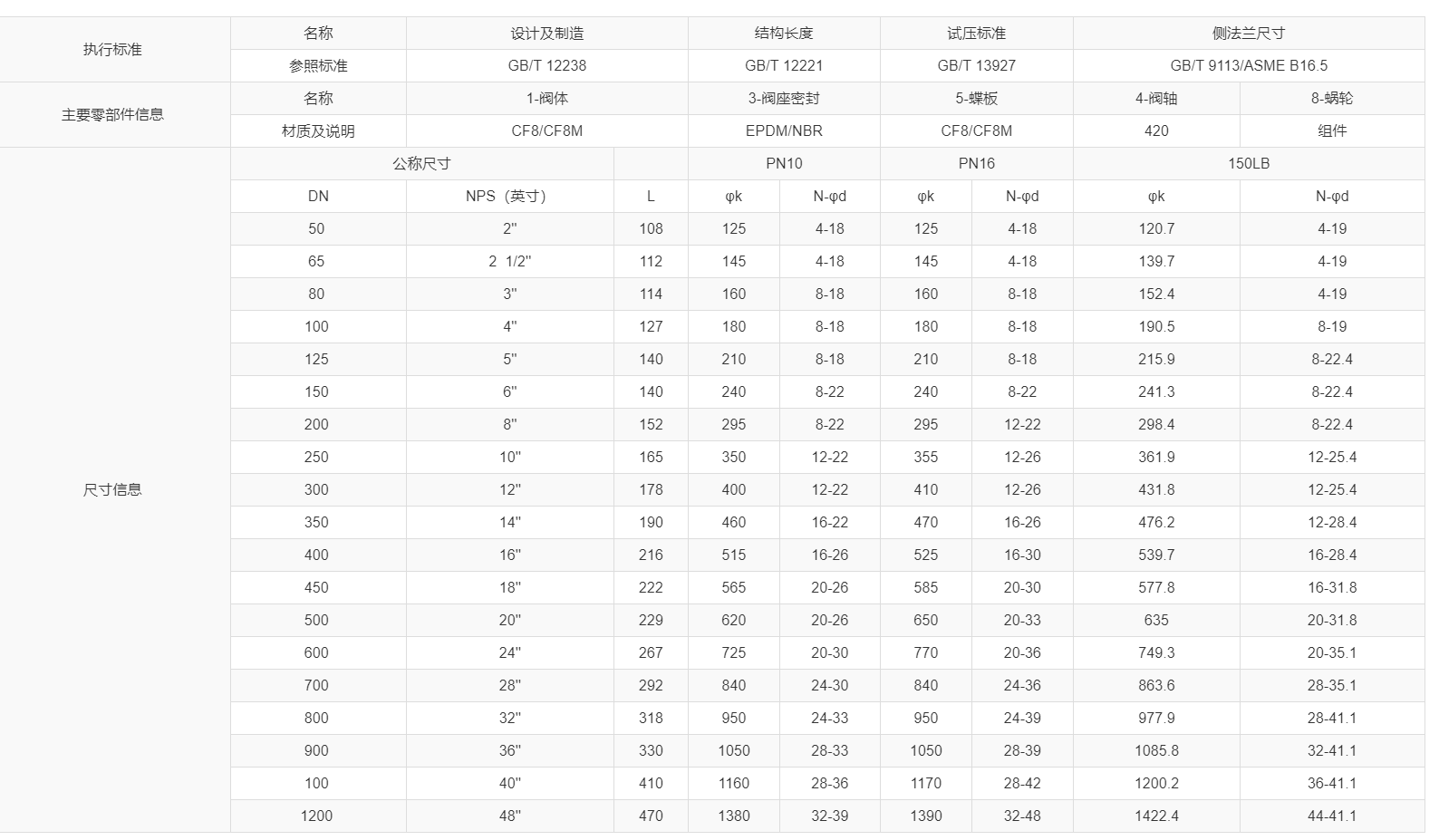

不銹鋼法蘭蝶閥尺寸圖：

不銹鋼法蘭蝶閥基本信息：

產品型號：D341X-10/16P

產品名稱：渦輪法蘭蝶閥

閥體：不銹鋼304/316/304L、316L

閥座：三元乙丙橡膠EPDM

蝶板：不銹鋼304/316/304L、316L

不銹鋼法蘭蝶閥技術參數：

口徑范圍：50MM-1200MM

公稱壓力：PN10/16

適用溫度：-20℃~+120℃

適用介質：水、若酸堿、氣、油品等。

不銹鋼法蘭蝶閥標準 ：

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

不銹鋼法蘭蝶閥可選配置：

閥體材質：CI/WCB/CF8/CF8M/鋁合金/銅

閥體類型：常規體/軟靠背體/LT體

閥座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐熱/食品級乙丙

蝶板：有銷/無銷/米洛奇

閥軸：45/420/304/316

驅動：手柄/渦輪/氣動/電動

不銹鋼法蘭蝶閥特點：

閥體蝶板采用不銹鋼材質，可適用酸堿介質。

閥體為實心體閥體，性能更加穩定

EPDM橡膠閥座，性能可靠無泄漏

閥體外表采用熱噴噴涂工藝，環保，耐候性高。

不銹鋼法蘭蝶閥安裝注意事項：

不銹鋼法蘭蝶閥的閥體上自帶法蘭，用螺栓將閥體兩端去蘭連接在管道法蘭上即可。

不銹鋼法蘭蝶閥安裝沒有方向要求．在水平管道上最佳的安裝位置是立裝，最好不要垂直向下，不方便操作。另外屬于人工操作的手動蝶閥，在管道上安裝的位置，需要方便人工操作；即使安裝比較困難，也要優先為操作人員的長期工作考慮，最佳的安裝位置。
