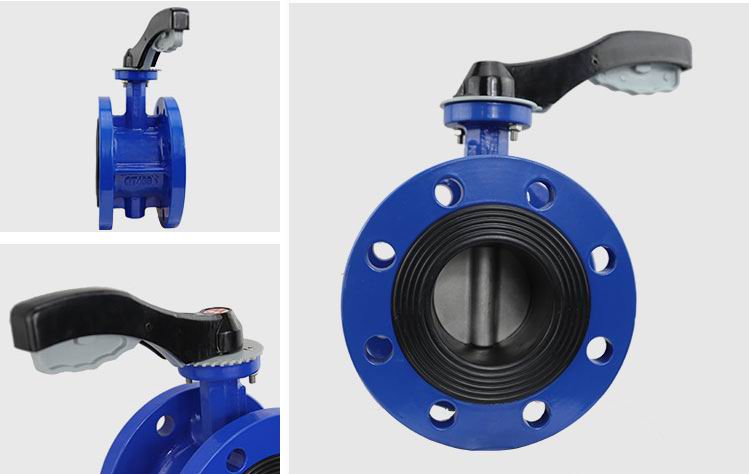

手柄法蘭蝶閥|D41X-10Q|介紹|參數|結構圖|尺寸表
手柄法蘭蝶閥結構簡單、密封性能好，采用法蘭連接、法蘭標準有國標、美標、日標、英標、俄標等多種國內外標準可根據現場管道法蘭標準可選。閥體材質為球鐵QT450-10，保證了承壓強度，不易拉裂、凍裂。閥座采用EPDM材料，啟閉力矩穩定，零泄漏。主要適用于水廠、電廠、鋼廠冶煉、造紙、化工等系統排水用。尤其適用自來水管路上作為調節流量設備使用。
手柄法蘭蝶閥結構：

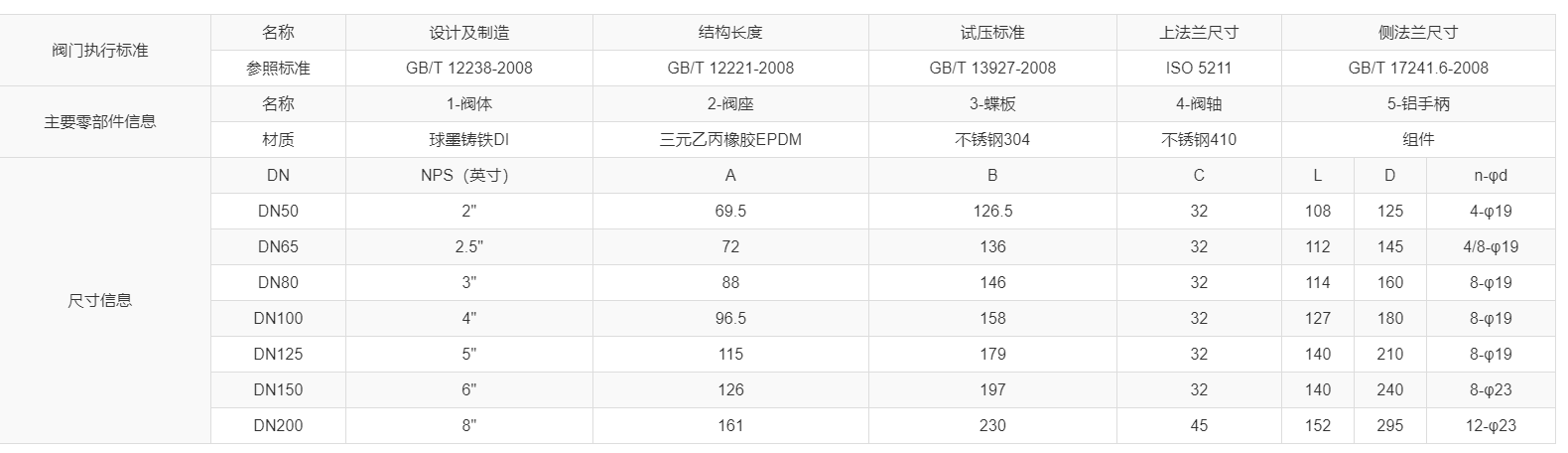

手柄法蘭蝶閥尺寸圖：
手柄法蘭蝶閥基本信息：
產品型號：D341X-10/16Q
產品名稱：手柄法蘭蝶閥
閥體：球墨鑄鐵DI
閥座：三元乙丙橡膠EPDM
蝶板：球墨鑄鐵DI
閥軸：420
驅動：手柄
手柄法蘭蝶閥技術參數：
口徑范圍：50MM-1200MM
公稱壓力：PN10/16
適用溫度：-20℃~+120℃
適用介質：清水及中性液體
手柄法蘭蝶閥標準 ：
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
手柄法蘭蝶閥可選配置：
閥體材質：CI/WCB/CF8/CF8M/鋁合金/銅
閥體類型：常規體/軟靠背體/LT體
閥座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐熱/食品級乙丙
蝶板：有銷/無銷/米洛奇
閥軸：45/420/304/316
驅動：手柄/渦輪/氣動/電動
手柄法蘭蝶閥特點：
手柄采用加厚鋁手柄，既保證美觀又保證耐用
閥體蝶板采用QT450-10材料，抗拉強度高
閥體為實心體閥體，性能更加穩定
EPDM橡膠閥座，性能可靠無泄漏
閥體外表采用熱噴噴涂工藝，環保，耐候性高。
