橡膠密封凸耳蝶閥|連接尺寸|結構圖|使用領域

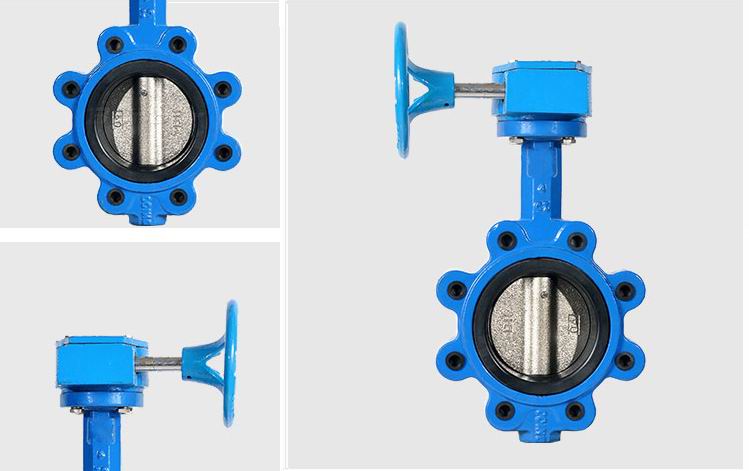

橡膠密封凸耳蝶閥閥體和蝶板采用球磨鑄鐵材質、橡膠密封圈、具有小巧輕便、結構簡單緊湊、拆裝方便等特點、適用于排水、發電、化工等介質為污水、空氣、蒸汽等工程中、起到接通和截?cái)嘟橘|(zhì)的作用。

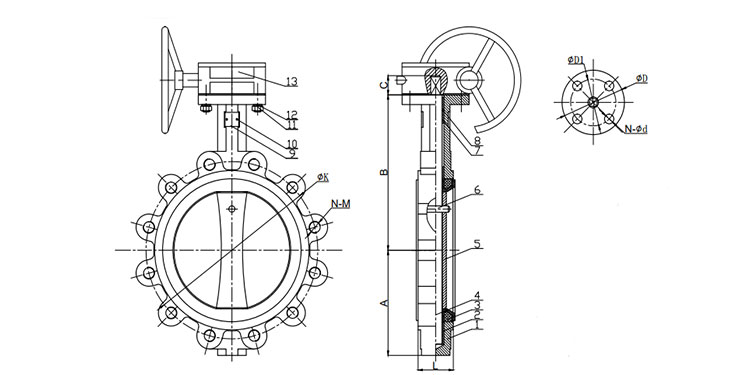

橡膠密封凸耳蝶閥結構圖：

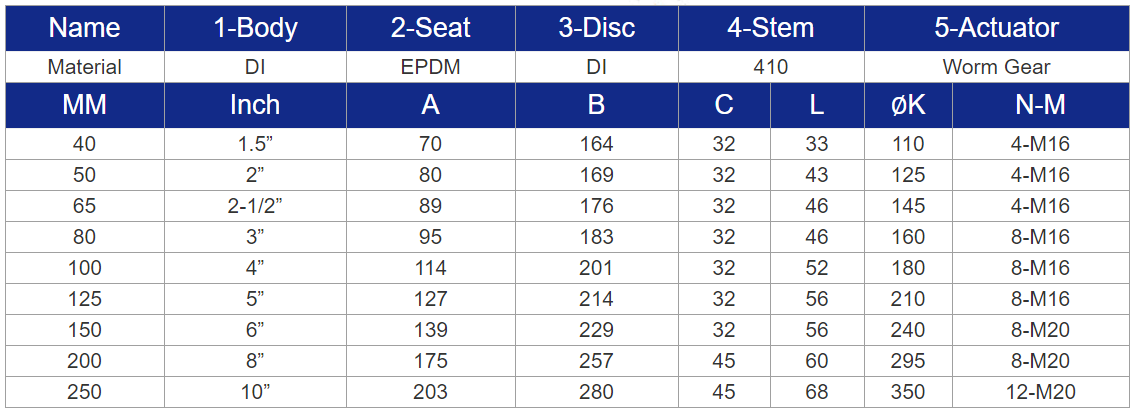

橡膠密封凸耳蝶閥尺寸表：
橡膠密封凸耳蝶閥可選配置：
閥體材質：CI/WCB/CF8/CF8M/鋁合金/銅
閥體類型：常規體/軟靠背體/LT體
閥座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐熱/食品級乙丙
蝶板：有銷/無銷/米洛奇
閥軸：45/420/304/316
驅動：手柄/渦輪/氣動/電動
橡膠密封凸耳蝶閥技術參數：
口徑：50MM-1200MM
適用溫度：-20℃~+180℃
公稱壓力：0.6MPa、1.0MPa、1.6MPa
驅動方式：手動（手柄、渦輪）氣動、調動
閥體材質：灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
密封：NBR丁腈橡膠、EPDM三元乙丙橡膠、耐磨EPDM三元乙丙等。
